Comprensión de la estructura básica de las centrífugas de empuje

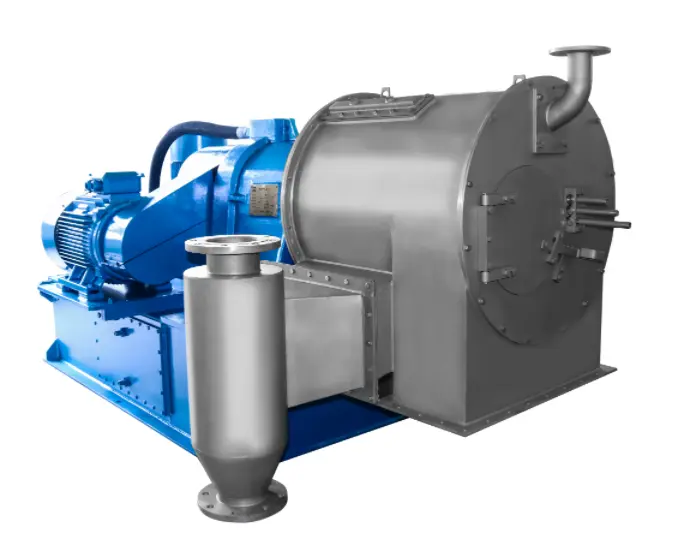

La centrífuga de empuje de pistón de doble etapa es una centrífuga de filtrado altamente eficiente para operación continua, adecuada para deshidratar y lavar varias suspensiones granulares y fibrosas de> 50 µm partículas continuamente. Por ejemplo, sales de sodio, sales de amonio, sales de potasio, melamina, PVC y otros-se pueden separar más de 200 tipos de material. Este artículo proporcionará una introducción detallada a la estructura básica de la centrífuga empujadora.

Componentes de la carcasa de la centrífuga del empujador

Este componente consiste en la carcasa, tubería de alimentación, placa de cubierta frontal, puerta, tubería de lavado y otras partes. Maneja principalmente el suministro de materiales que se separarán y la recolección de sólidos y líquidos separados, al tiempo que brinda protección de seguridad.

Componentes del tambor de la centrífuga del empujador

El tambor es el principal componente de trabajo que realiza la separación, compuesto por los tambores de primera y segunda etapa, bloques de pantalla, placas de empuje y otras partes. Los materiales se distribuyen uniformemente dentro del tambor a través de la tubería de alimentación y el distribuidor de alimentación para la separación sólido-líquido. Este componente está equilibrado dinámicamente con precisión, y la forma y el peso de sus partes no deben cambiarse arbitrariamente durante el uso. Durante el mantenimiento, la desviación radial y facial debe controlarse estrictamente.

Componentes de la carcasa del cojinete de La centrífuga del empujador

Este componente consiste en el eje hueco, el eje de empuje, la carcasa del cojinete, los cojinetes y los manguitos del eje. El eje hueco está apoyado por rodamientos de rodillos delanteros y traseros y lubricado por un tubo de cobre externo que suministra aceite lubricante. El eje del empujador está apoyado por manguitos del eje delantero y trasero; este último se conecta con el cilindro de aceite a presión, controlando el volumen de aceite de lubricación a través de una pequeña sección. Estas piezas requieren una coaxialidad estricta y un aclaramiento axial durante el procesamiento y el ensamblaje. Ambos extremos de la carcasa del rodamiento Tienen sellos laberínticos para proteger el sistema de sustancias nocivas.

Componentes hidráulicos de la centrífuga del empujador

Este componente consiste en la bomba de aceite, válvula de desbordamiento, Gobernador, enfriador, manómetro, manguera de presión, termómetro y otras partes electromecánicas, incluido el sistema de suministro de aceite lubricante. El motor de la bomba de aceite impulsa la bomba de aceite para girar, generando aceite de presión que ingresa al cilindro a través de tuberías. Durante el proceso de retorno de aceite, el aceite hidráulico se enfría y regresa al tanque de aceite (la base). Cuando la presión de aceite de trabajo excede el valor establecido (8MPa), la válvula de desbordamiento se abre automáticamente para descargar.

Componentes del cilindro centrífugo empujador

Este componente consiste en el cilindro de presión, el pistón empujador, la barra de guía, la válvula de deslizamiento, la válvula de guía, la cubierta del cilindro, la entrada y salida de aceite, el sello de aceite, la tuerca de bloqueo y otras partes. El aceite a presión ingresa al cilindro a través de este componente, lo que hace que el pistón produzca un movimiento recíproco axial bajo la influencia de un dispositivo direccional interno. El eje del empujador y el tambor de la primera etapa, conectados al pistón, también realizan el mismo movimiento, empujando continuamente la torta del filtro hacia fuera con un inmenso empuje axial. Todas las piezas móviles requieren una alta precisión de mecanizado, y las piezas de conexión deben cumplir con los requisitos de alta resistencia.

Componentes de la base de la centrífuga del empujador

La base soporta toda la máquina; su superficie superior es el plano de referencia de instalación para la carcasa del rodamiento, la bomba de aceite y las partes del motor. El Fondo sirve como tanque de aceite y está equipado con un medidor de nivel de líquido para monitorear si el nivel de aceite se mantiene al 2/3 de la altura del indicador.

Comprendiendo los principios operativos y el diseño estructural delCentrífuga de empuje, Usted puede maximizar la eficiencia del proceso. Si tiene alguna pregunta o necesita más información, no dude en contactarnos.
